Ansys Q3D Extractor
產品簡介|三維結構高頻電磁場模擬工具

Ansys Q3D Extractor能夠根據電子元件的結構,進行電磁場計算,抽取寄生參數(電阻R,電感L,電容C,導納G),並生成SPICE/IBIS等效電路模型。隨著電子設備工作 速度和整合化程度的不斷提高,系統中的反射、傳輸延遲、串擾和同步開關雜訊 (SSN)等效應越來越顯著,必須對系統中封裝、連接器、過孔、線纜等複雜結構的電 磁寄生效應進行精確的模擬,才能確保系統的工作性能。

查看其他資料

Ansys Q3D Extractor產品簡介|三維結構高頻電磁場模擬工具

Ansys Q3D Extractor 高效地執行從互連結構中提取 RLCG 參數所需的 3D 和 2D 準靜態電磁場仿真。然後它會自動生成一個等效的 SPICE 子電路模型。這些高精度模型可用於執行信號完整性分析以研究電磁現象,例如串擾、接地反彈、互連延遲和振鈴,以了解互連、IC 封裝、連接器、PCB、母線和電纜的性能。

Q3D Extractor 提供有助於設計 DC-DC 電源轉換器的部分電感和電阻提取,以及用於觸摸屏設備的單位單元電容提取。為了加速模型創建,它還可以從 Altium、Autodesk、Cadence、Dassault、Mentor Graphics、PTC 和 Zuken 等知名 MCAD 和 ECAD 供應商導入文件。這極大地提高了分析現代電子封裝和 PCB 的效率,以確保集成電路的正常性能。Q3D Extractor 將數據無縫傳輸到不同的 Ansys 物理求解器,例如用於熱設計的 Ansys Icepak 和用於結構分析的 Ansys Mechanical,以提供行業領先的多物理場分析。



應用領域

  • 整合電路封裝、連接器、插座、印刷電路板、觸控面板、指紋識別器、無線射頻辨識

Ansys Q3D Extractor 三維結構高頻電磁場模擬工具

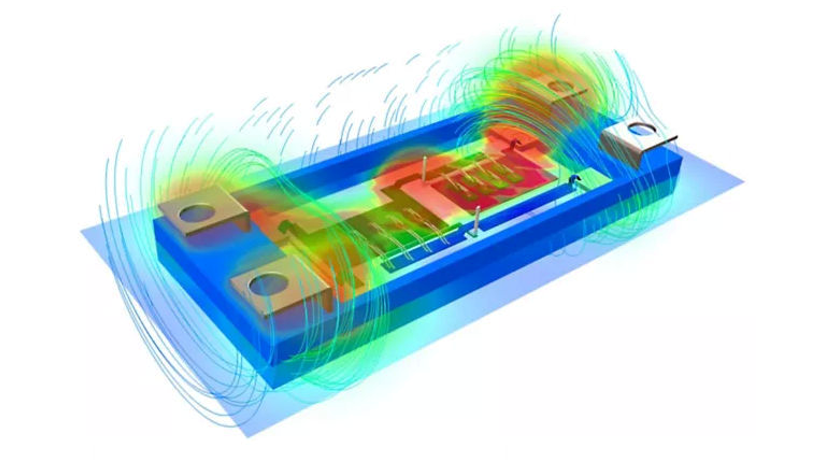

Ansys Q3D Extractor用於從互連中提取 RLCG 參數的 2D 和 3D EM 場模擬器,是設計電子封裝和電力電子器件的寄生提取工具。

主要功能

  • 快速、準確的 3D 寄生參數提取

  • 自動自適應網格劃分

  • 等效電路模型創建

  • IBIS 包模型提取

  • 電源轉換器設計

  • 觸摸屏設計

  • 多域系統建模

  • 高性能計算
