Ansys EMA3D Cable
產品簡介|平臺級 EMC 電纜建模

Ansys EMA3D Cable 是一款通用電磁場模擬工具,很適合解決高強度輻射場 HIRF)和電磁兼容(EMC)問題。套件含一個時域有限差分 (FDTD) 3D 求解器和一個針對電纜線束的傳輸線求解器,兩個求解器協同模擬形成完整方案。

查看其他資料

Ansys EMA3D Cable​產品簡介|平臺級 EMC 電纜建模

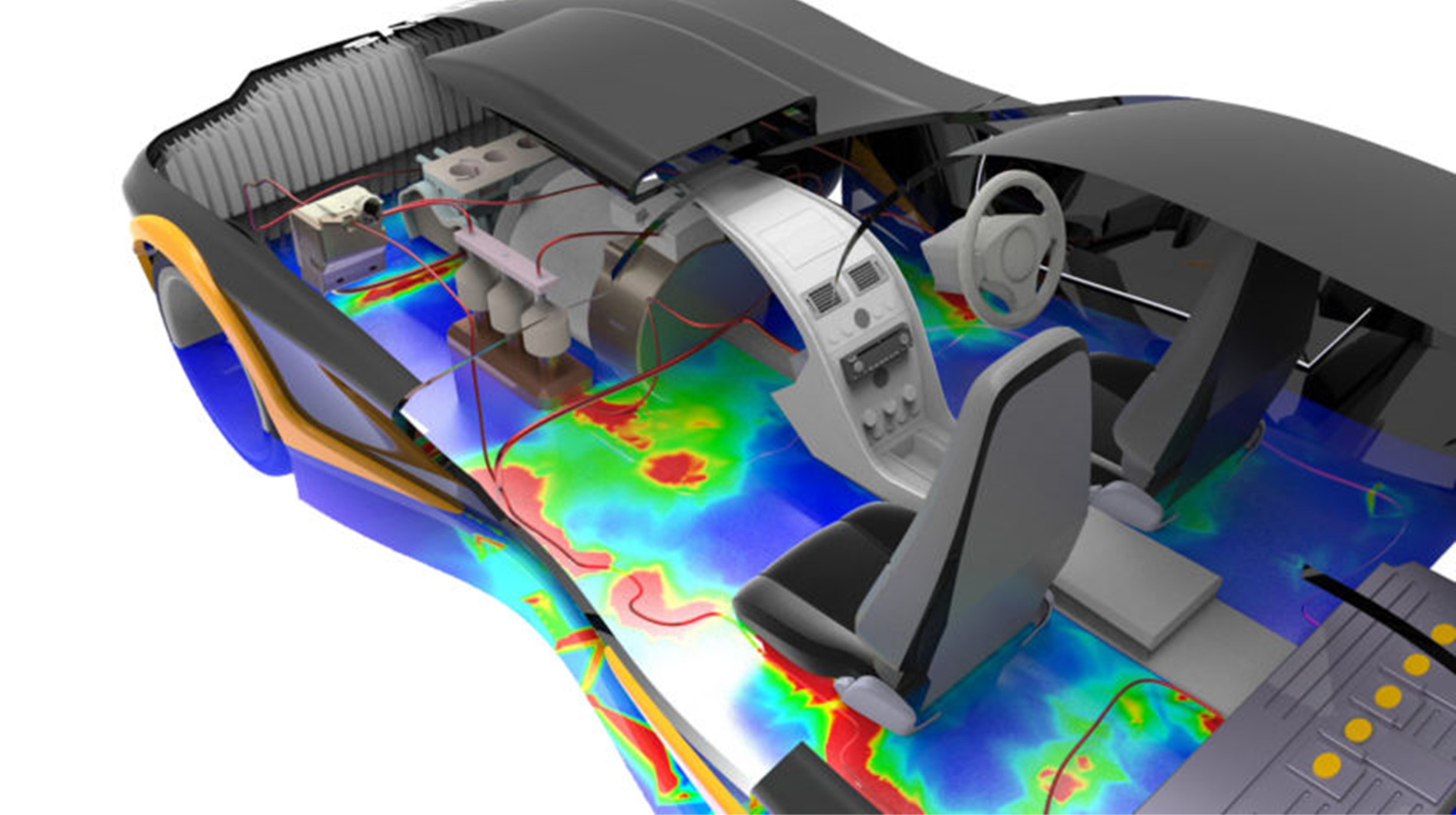

EMA3D Cable 是用於大型平台的電纜模擬軟體和 EMI/EMC 佈線模擬軟體。該工具旨在設計和認證各種 EMC EMC 方案。通過在平台級別對電纜進行建模,ANSYS EMA3D Cable 允許您分析由雷擊和各種電磁干擾源引起的電磁效應。該工具針對大型平台的分析進行了優化,因此允許您在單個計算項目中解決飛機和車輛平台上的電纜路線問題。 Ansys EMA3D Cable 目前整合在 SpaceClaim 的界面。軟體界面使用簡便,可創建並導入任意形狀和大小的幾何結構,還支援對體、面、線進行建模,用戶能夠快速定義線纜。 通過對電氣佈線系統線纜屏蔽和走線的設計與驗證,Ansys EMA3D 可幫助工程師研究大型平台設計,評估帶線纜的整機平台的電磁兼容問題,從而大幅度降低了  EMC 認證過程中的成本和風險。

應用領域

航空、航天、汽車、軌道、能源等行業,特別是對於線纜有電磁特性要求的平台

Ansys EMA3D Cable 平臺級 EMC 電纜建模

ANSYS EMA3D Cable 能夠幫助您模擬電纜系統的電磁分析問題,包括電磁干擾、串擾、屏蔽效果、雷擊、高強度輻射場 (HIRF) 和電磁脈衝 (EMP)。模擬此類問題的能力將為公司在佈線系統設計和通過認證方面帶來巨大的經濟效益。



主要功能

  • HIRF/ 電磁脈衝中的線纜

  • 雷擊的瞬間電壓

  • 線纜間的串擾

  • 線纜的輻射場

  • 線纜的耦合

  • 線纜的傳導靈敏度
