在逆向工程中,如何將 CT 斷層掃描影像用於生成 CAD 模型,更是一個引人矚目的議題。本文將探討逆向工程如何將實體物體進行逆向掃描,並經過 3D 影像處裡後,生成 3D 模型並應用於 CAD 軟體,以及其在工程領域中的多元應用。

CT 影像數據結合 CAD 幾何模型

在現代科技的浪潮下,逆向工程(Reverse Engineering)已成為一門備受矚目的技術,該技術不僅在製造業中具有重要地位,更在設計、修復、品質控制等領域展現了強大的潛力。

在逆向工程中,如何將 CT 斷層掃描影像用於生成 CAD 模型,更是一個引人矚目的議題。本文將探討逆向工程如何將實體物體進行逆向掃描,並經過 3D 影像處裡後,生成 3D 模型並應用於 CAD 軟體,以及其在工程領域中的多元應用。



CT 斷層掃描影像與 CAD 模型的結合

在逆向工程中,我們會對現有的物體或產品進行 CT 斷層掃描,以獲取產品的設計結構與造型,再透過 3D 影像處理技術,將 3D 影像數據轉化為 3D 模型,以便在電腦中進行進一步的設計、分析和模擬。我們可以透過 Simpleware 軟體,將 CT 斷層掃描影像數據轉換為可作為 CAD 設計用途的高品質 3D 模型,並無縫地集成到現有的設計和工程流程中,這有助於確保設計的精確性和兼容性,要做到這點並不容易,而 Simpleware 軟體透過其強大的模組工具,能夠讓逆向工程的 3D 影像與 CAD 模型完美結合。



輕鬆導入 CAD 模型與 3D 電腦斷層影像結合

在工程領域,CAD 模型被廣泛用於產品設計和開發。工程師可以通過 CAD 軟體創建精確的 3D 模型,以實現創意設計並確定各個組件的配置。這使得工程團隊能夠在產品的早期階段進行虛擬測試和分析,大幅節省了開發時間和成本。

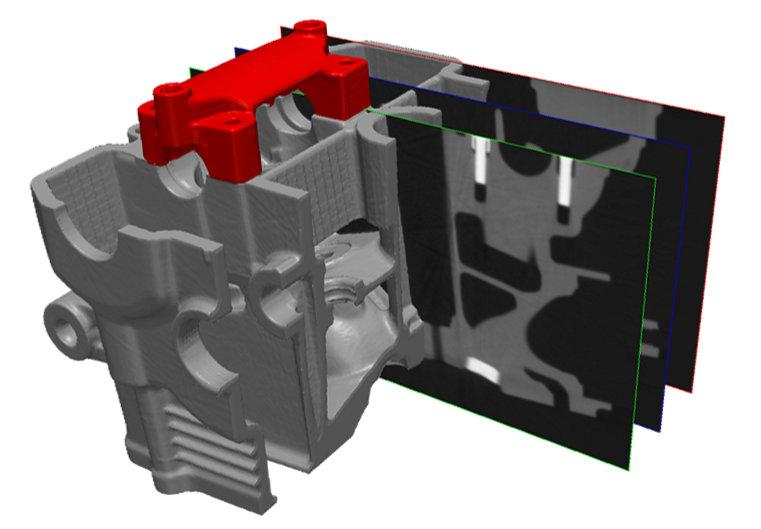

透過 Simpleware 軟體,使用者能夠輕鬆將 CAD 模型與逆向工程的 3D 影像資料結合,同時享受強大模型處理工具帶來的便利。Simpleware 不僅可以在整合時保留 CAD 的設計特徵,還能自動修復不完整或錯誤的 CAD 數據,確保模型匯入過程的精確性。此外您還可以通過多種方法來定位 CAD 物件,包括特徵點和自動校準,這讓設計工作變得更加靈活和方便。



快速導出 NURBS 模型並匯入 CAD 軟體

在逆向工程中,我們也希望能將 CT 斷層掃描影像產生的 3D 模型匯入 CAD 軟體中,因此我們透過 Simpleware 軟體,產生高品質的 NURBS(Non-Uniform Rational B-Spline)曲面模型,並導出至 CAD 軟體中。NURBS 是一種數學表示方法,能夠高效地描述曲線和曲面,並且具有高度的靈活性和精確性。這使得 NURBS 成為逆向工程中,成為我們理想的選擇。

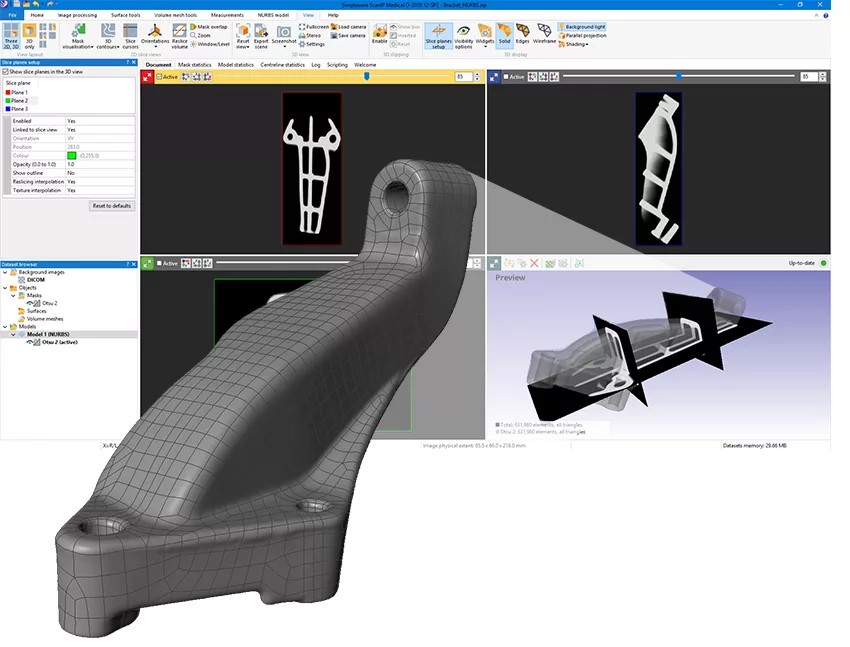

透過 Simpleware 軟體強大的自動曲面擬合和 NURBS 曲面生成技術,可以輕鬆將 3D 影像數據轉換為 CAD 模型,快速將 IGES 或 STEP 檔案導出至 CAD 模擬軟體,大幅節省時間並享受高品質的模型生成功能。







總結

逆向工程的 CAD 模型生成為我們將實體物轉化為數位世界提供了一條重要途徑。無論是在製造業、醫療保線或是產品設計的領域,逆向工程都展現了強大的潛力和價值,隨著技術的不斷演進,逆向工程和 CAD 模型的結合,將繼續推動我們走向更加數位化且智能化的未來。
