Ansys LS-DYNA 金屬加工應用

LS-DYNA 金屬旋壓成型模擬

LS-DYNA 針對具有軸對稱形狀的成形模型,設計了適應性特殊的軌道成形器,與常規的基於3D TET元素的重新劃分器相比,它有助於提高成形結果的準確性。

LS-DYNA旋壓成型模擬

又稱:軌道成形 (Orbital Forming)、旋壓成型 (Metal spinning)

數值模擬方法為:

  • LS-DYNA 模擬軟體
  • 顯式或隱式分析
  • 適應性網格

LS-DYNA 針對具有軸對稱形狀的成形模型,設計了適應性特殊的軌道成形器,與常規的基於3D TET元素的重新劃分器相比,它有助於提高成形結果的準確性。



案例展示:

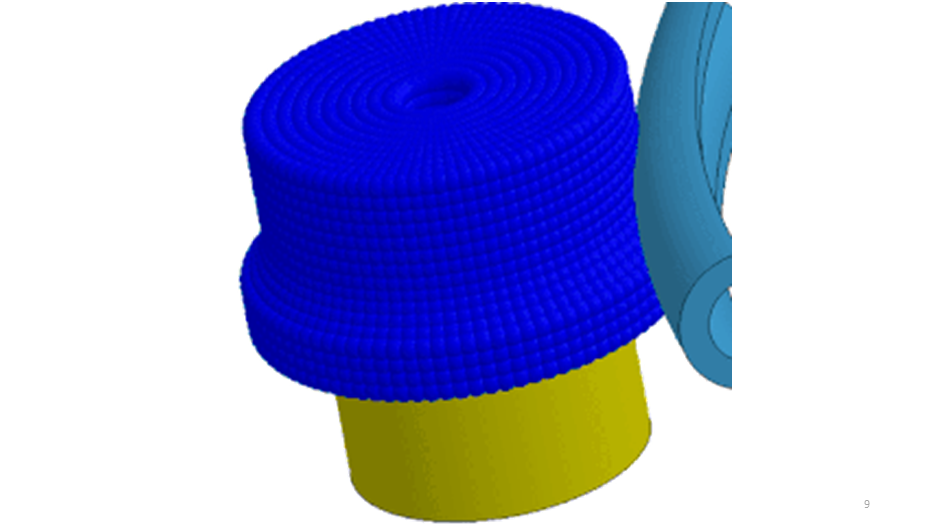

  • 旋壓成型模擬案例01 -  具有四個旋輪的金屬旋壓成形模擬  -  等效應力動畫



  • 旋壓成型模擬案例02  -  物件內部具有齒輪形狀的金屬旋壓成形模擬  -  剖面圖動畫



  • 旋壓成型模擬案例03 -  具有軸對稱形狀的金屬旋壓成形模擬



資料來源:Ansys LST 計算與多尺度力學組、艾索科技 CAE Team
