逆向工程的 3D 影像處理

隨著工業技術的不斷進步，逆向工程已經成為工業設計流程中，至關重要的一部分。而在逆向工程的領域，3D 影像處理扮演著關鍵的角色，它能夠將真實世界的任何物體，轉化成數字化的 3D 模型，讓企業能夠更深入理解複雜的產品結構，以便進行進一步的分析、設計和製造。本文將探討逆向工程在 3D 影像處理領域的應用，從什麼是逆向工程，深入介紹 3D 影像處理的概念、優勢、解決了哪些問題以及實際案例。



什麼是逆向工程?

逆向工程是一種技術，使用多種方法和工具，從現有的物體或系統中獲取訊息，並將這些訊息轉化為可用於分析、修改或重建的數據。這種技術廣泛應用於製造業、工程、醫學、文化保護等領域。在 3D 影像處理方面，可以將逆向工程掃描現實世界中的物體或場景，經過 3D 影像處理並生成 3D 模型，以便後續應用。



3D 影像處理是什麼?

3D 影像處理包括對 3D 影像數據集的可視化、處理和分析，例如從電腦斷層掃描（CT）或是聚焦離子束顯微鏡（FIB-SEM）掃描器獲取的數據，經過變換、過濾、影像分割和形態學運算，借助這些影像，可以藉由電腦模擬過程，定量評估其真實的內部結構。



3D 影像處理的優勢

3D 影像處理具有許多優勢，使其在不同領域中得到廣泛應用。首先，3D 影像處理可以幫助創建高度精確的 3D 模型，這對於設計和製造過程非常重要。其次，3D影像處理可以節省時間和資源，因為逆向工程的技術能夠從現有物體中獲取訊息，而無需從頭開始設計。此外 3D 影像處理可以用於處理複雜的幾何內部結構，而不只是物體的表層狀態，這在醫學成像以及工程設計等領域至關重要。



3D 影像處理解決了哪些問題?

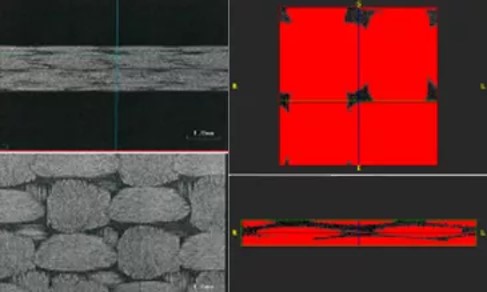

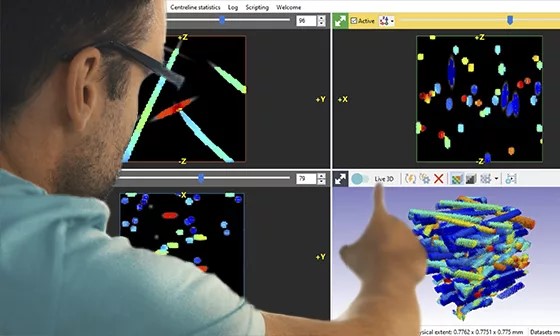

逆向工程的 3D 影像處理在分析複雜的內部結構時，有著顯著的效果，例如材料科學領域，複合材料通常由多種不同的材料組成，因此材料的內部結構和成份十分複雜。使其設計和分析變得較為困難。而 3D 影像處理可以將複合材料樣本進行全方面的 3D 掃描，獲得其內部結構的數據。這有助於分析複合材料的成份分佈、微觀結構和缺陷，以便進行複合材料的後續研究。

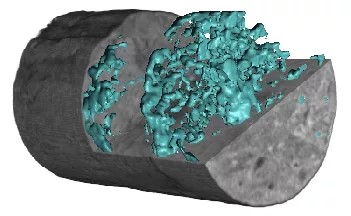

而在岩石建模領域，尤其是針對水井、油井或是礦石挖採等能源行業，透過 3D 影像處理精確地建模並將岩石數據可視化，能夠更好地了解地下岩層和地質結構，從而優化開發策略、降低風險並提高資源利用的效率。這些應用將為能源行業的永續發展帶來寶貴的協助，以確保能源資源的高效開採和管理。

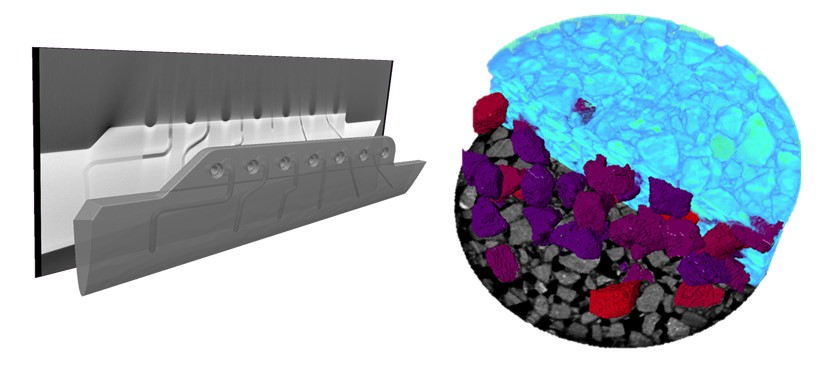

逆向工程的 3D 影像處理技術在高價零件的非破壞檢測中也發揮著重要作用。許多高價值的零件，如飛機零件、汽車引擎零件、核電設備等，產品的品質和完整性至關重要。傳統的檢測方法可能需要拆解零件或進行破壞性測試，而逆向工程的 3D 影像處理技術可以實現非破壞性檢測，同時保持零件的完整性，大幅降低破壞性測試為企業帶來的鉅額成本。



逆向工程 3D 影像處理的實際案例

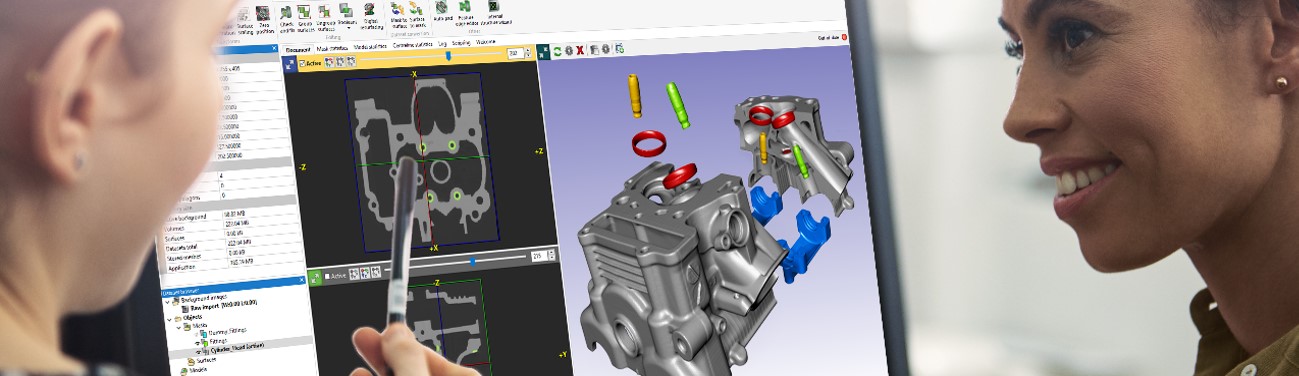

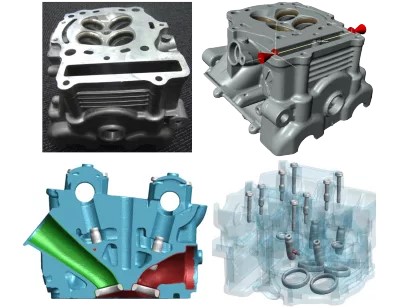

在汽車工程領域中，因為零部件材料的複雜性，以及處理 3D 影像數據時，對精準度要求的高門檻，使得汽車零部件的逆向工程和分析，成了一項非常艱鉅的挑戰。研究人員在一個項目中使用 Simpleware 軟體克服了這些困難，Simpleware 軟體將氣缸蓋的 CT 掃描數據，透過影像分割及網格劃分等技術，創建出適合檢查缺陷和導出模擬的高品精度 3D 模型，以便進行熱模擬等物裡分析，為未來的缺陷分析研究奠定穩固的基礎。



總結

3D 影像處理在逆向工程中的應用已經取得重大的成就，未來逆向工程的 3D 影像處理將會持續迎來技術的突破，進一步擴展應用範圍，從工業設計到非破壞檢測，從複合材料到岩石建模。我們可以期待更精確且高效的 3D 模型生成技術，以及與更多領域的深度結合，例如人工智能或是虛擬實境等，我們有理由相信，3D 影像處理在逆向工程領域，將會為企業帶來不可限量的創新和突破!
