Ansys CFX
產品簡介|旋轉機械流體模擬軟體

Ansys CFX 是一種高性能計算流體動力學 (CFD) 軟件工具,可在各種 CFD 和多物理場應用中快速、穩健地提供可靠和準確的解決方案。CFX 在模擬渦輪機械(如泵、風扇、壓縮機以及燃氣和水輪機)時以其出色的準確性、穩健性和速度而聞名。無論是用於設計優化還是高級材料建模,CFX 都是您可以用來節省時間和金錢的可靠工具。

查看其他資料

Ansys CFX產品簡介|旋轉機械流體模擬軟體

Ansys CFX擁有20 年以上服務全球領先企業的歷史。CFX 在旋轉機械和多相流所涉及的工程領域獲得了巨大的聲譽Ansys CFX 充分利用多物理場的功能優勢,可以快速、穩健地提供客戶可靠精確的解決方案



  • 操作環境

既可單獨運行,也可在 Ansys Workbench 整合化 CAE 模擬環境中運行,方便地與 Ansys 其它 CAE 產品實現數據共享和數據傳遞、協同優化,進行流 / 固耦合模擬。



  • 求解器

求解器是 CFX 軟體最大特點,它採用全隱式多網格耦合算法,具有穩健的收斂性能,精度高、速度快。



  • 紊流模型

可使用由紊流界權威 Dr. Florian Menter 領導的開發團隊所推出紊流模型,具有較高的實用性,SST 模型,最先進的非穩態 RANS 模型及 SAS 模型等可以精確模擬轉戾、分離等複雜流動現象。



  • 旋轉機械

具有業界領先的旋轉機械模擬能力,包括專用的前後處理器,功能強大、高精度的求解器,擴展功能(紊流模型,動翼 / 靜翼作用,蒸汽、流 / 固耦合模擬等)。



  • 輻射導熱

具有多種輻射模型(如 Rosseland,P1,Discrete Transfer Model 和 Monte Carlo 等),可以對各種熱輻射特性的材料進行模擬。





  • 表達式語言

不必編寫程序,能夠以用戶定義的表達式,按照要求方便地定義邊界條件、源、物理參數、模型參數等。





  • 聲學與雜訊模型

能夠求解所有與流體相關的聲學與雜訊問題。Lowson 模型對風扇雜訊模擬進行了特殊處理,可以方便地利用穩態結果模擬風扇的雜訊,不增加計算量和計算資源,可以與其它聲學模擬軟體進行協同模擬。





  • 流固耦合模擬

能夠在 Ansys Workbench 環境下與 Ansys Mechanical  進行協同耦合模擬,在簡明的流程中順利完成複雜問題的模擬。

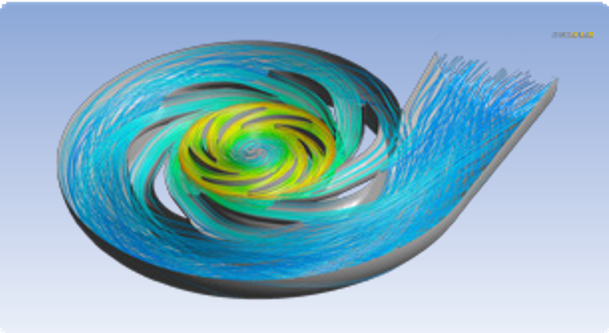

高壓增壓泵葉輪、殼體內的流場



四衝程發動機內的渦流結構與噴油類比



氣液接觸反應器內流場







Ansys Fluent 旋轉機械流體模擬軟體

主要功能

  • 數值分析和相關功能
    • 二維平面流動、三維流動

    • 網格支援

    • 差分格式

    • 求解器

    • 流固耦合計算

    • 網格適應(自我調整網格)

  • 物理模型和物理屬性
    • 層流、湍流

    • 牛頓流體、非牛頓流體

    • 多組份混合、燃燒和化學反應

    • 自由表面流

    • 多相流、基於拉格朗日方法的離散相模型

  • 資料介面和自訂程式
    • 數據導入

    • 後處理資料介面

    • 使用者自訂程式開發

    • 品質、動量、能量、化學組分方程體積源項的用戶
    • 自訂 FORTRAN 程式



熱交換器內的傳熱分析



電機熱分析
